Головка з насадкою JTC 23901 PH1 1/4"

PH1 · квадрат 1/4″ · насадка 15 мм

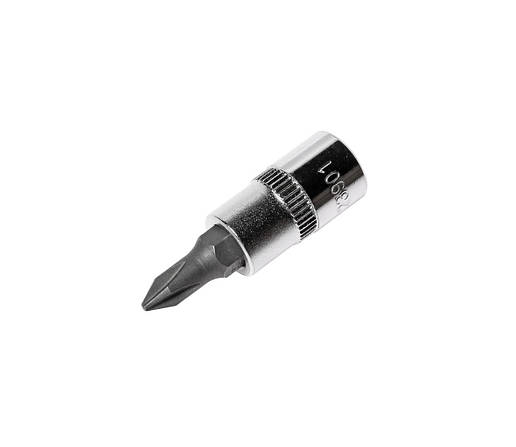

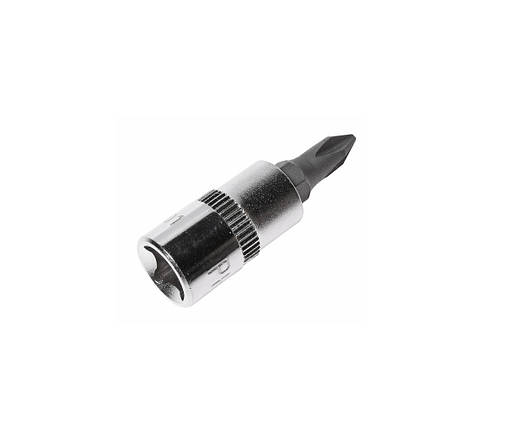

Головка з насадкою JTC 23901, PH1, 1/4″, 37 мм

JTC 23901 поєднує робочу вставку PH1 та головку з посадковим квадратом 1/4″. Інструмент використовують для гвинтів із хрестовим шліцом Phillips PH1, коли зручно працювати тріскачкою або коротким ручним воротком. Загальна довжина 37 мм дає змогу оцінити доступ над гвинтом, а довжина насадки 15 мм допомагає перевірити, чи не завадить ширший корпус головки.

Технічні характеристики

Комплектація

• Одна головка з насадкою JTC 23901, профіль PH1.
• Ручний привід, подовжувачі та інші типорозміри купуються окремо.

Підбір і сумісність

PH1 — хрестовий профіль Phillips першого номера. Він відрізняється від PZ1; форму шліца слід перевірити до прикладання навантаження.

Посадка на привід — квадрат 1/4″. Це не окрема біта з шестигранним хвостовиком для прямого встановлення в стандартний бітотримач.

Перевірте відстань до кріплення та ширину отвору навколо нього. Ручне застосування не передбачає ударів по корпусу або роботи ударним гайковертом.

Підготовка та застосування

1. Очистьте шліц від бруду та фарби. Зіставте його форму й розмір із насадкою; наконечник не повинен входити лише частково.
2. З’єднайте головку з приводом 1/4″. Введіть насадку рівно по осі гвинта та утримуйте її в повному контакті під час обертання.
3. Повертайте плавно. Якщо наконечник вислизає або деформує шліц, перевірте посадку; затягування відповідального з’єднання виконуйте з указаним для нього моментом.

Догляд і зберігання

• Видаліть залишки бруду з робочого профілю та посадкового квадрата, витріть інструмент насухо. Не сточуйте наконечник для підгонки до іншого шліца.
• Перед роботою перевірте краї вставки: тріщини, скручування або зношені грані є підставою замінити насадку. Зберігайте окремо від вологи.

Відповіді на запитання

Чи однакові PH1 та PZ1?
Ні, Phillips і Pozidriv мають різну геометрію. Для гвинта PZ потрібна відповідна насадка PZ; зовнішня схожість хреста не гарантує повного контакту.

Чи можна відкручувати PH2 насадкою PH1?
Не варто: менший наконечник не заповнює більший шліц. Підберіть правильний номер, інакше насадка може вислизнути та зім’яти робочі поверхні гвинта.

37 мм — це довжина самої вставки?
Ні. 37 мм — загальна довжина оснащення разом із головкою, а 15 мм — зазначена довжина насадки. Для заглибленого гвинта враховуйте обидва параметри.
