Комплект щупів для вимірювання товщини гальмівних колодок дискових гальм JTC 1335

Вісім дискретних розмірів від 2 до 12 мм.

Порівняльний контроль товщини фрикційної накладки

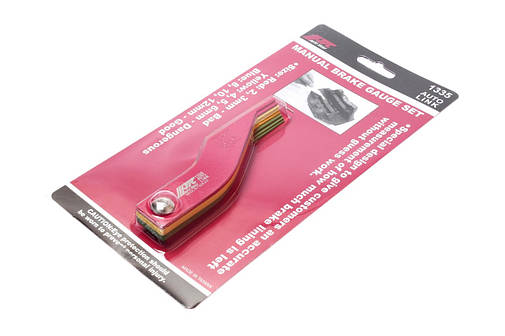

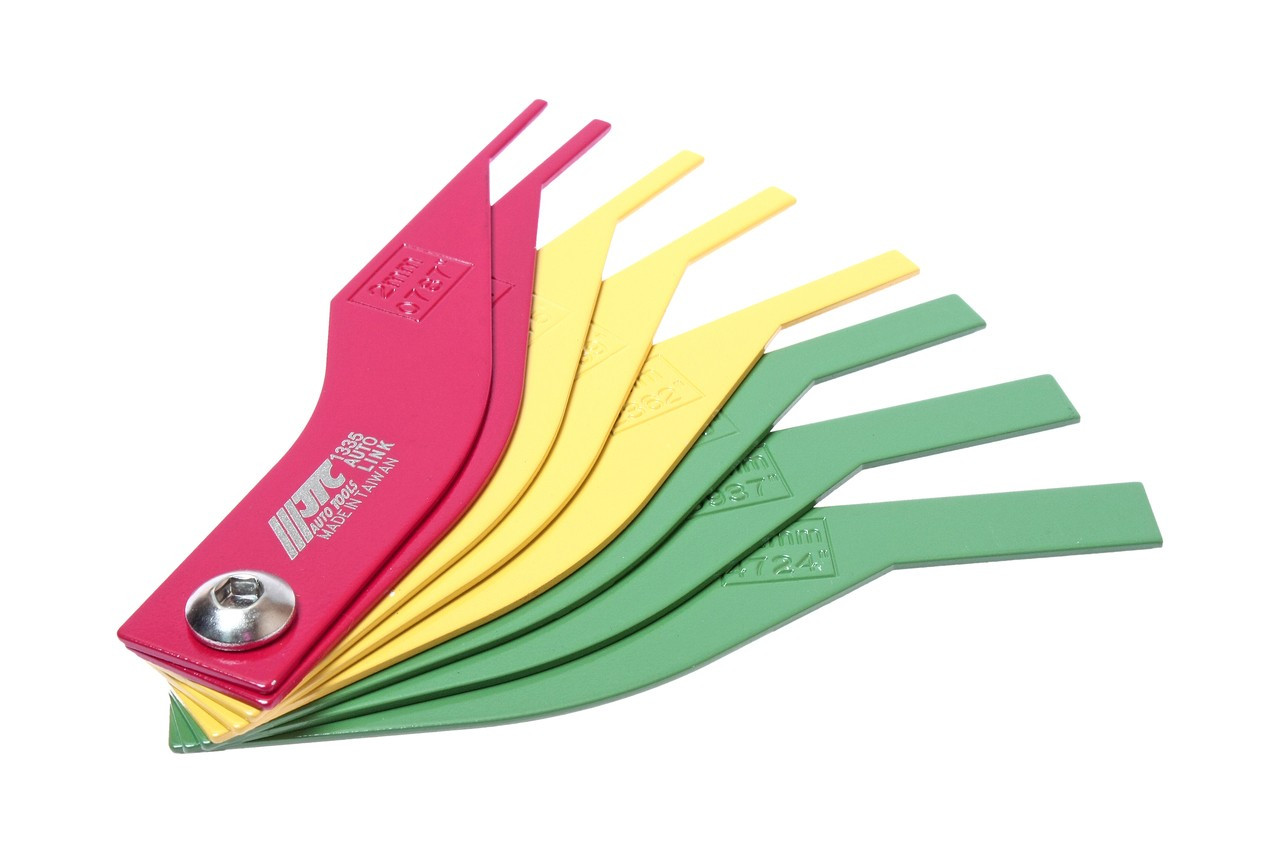

JTC 1335 — набір кольорових щупів для перевірки залишкової товщини гальмівної накладки. Потрібний щуп порівнюють із товщиною робочого фрикційного шару. Набір дає швидку орієнтовну оцінку за вісьмома фіксованими розмірами: 2, 3, 4, 5, 6, 8, 10 та 12 мм. Він зручний під час огляду гальмівного механізму, коли потрібно відрізнити тонку накладку від менш зношеної.

Технічні характеристики

Комплектація

• Один набір JTC 1335 із вісьмома щупами розмірів 2,3,4,5,6,8,10 та12мм.

Підбір і сумісність

Щуп порівнюють саме з фрикційним шаром. Металева основа колодки не повинна включатися у вимірювану товщину накладки.

Кольори допомагають швидко орієнтуватися в наборі. Допустимий знос визначається документацією автомобіля або колодок; зелений щуп сам по собі не підтверджує справність усієї гальмівної системи.

Це дискретні шаблони, а не безперервна шкала. Для точної перевірки граничного значення або нерівномірного зносу застосовуйте передбачений ремонтною процедурою вимірювальний інструмент.

Підготовка та застосування

1. Дайте гальмам охолонути та забезпечте безпечний доступ до обох колодок. Очистьте зону огляду без пошкодження робочих поверхонь.
2. Послідовно підберіть щуп, який відповідає товщині накладки. Не прикладайте зусилля для втискання шаблону в зазор.
3. Перевірте внутрішню та зовнішню колодки й порівняйте результат із граничною товщиною для автомобіля. За помітної різниці зносу перевірте механізм супорта.

Догляд і зберігання

• Витирайте щупи від гальмівного пилу та вологи, зберігайте набір зібраним.
• Не згинайте й не сточуйте робочі частини: зміна геометрії вплине на результат порівняння. Пошкоджений щуп не використовуйте як еталон.

Відповіді на запитання

Які розміри є в наборі?
2,3,4,5,6,8,10 та12мм. Проміжних щупів7,9 або11мм немає.

Чи вимірює JTC 1335 товщину гальмівного диска?
Набір призначений для накладок колодок. Для вимірювання товщини диска потрібен відповідний мікрометр або інший передбачений інструмент.

Чи означає зелений колір, що колодку можна залишити?
Колір лише позначає групу щупів. Рішення залежить від мінімальної товщини для конкретного автомобіля, рівномірності зносу й стану колодки.
