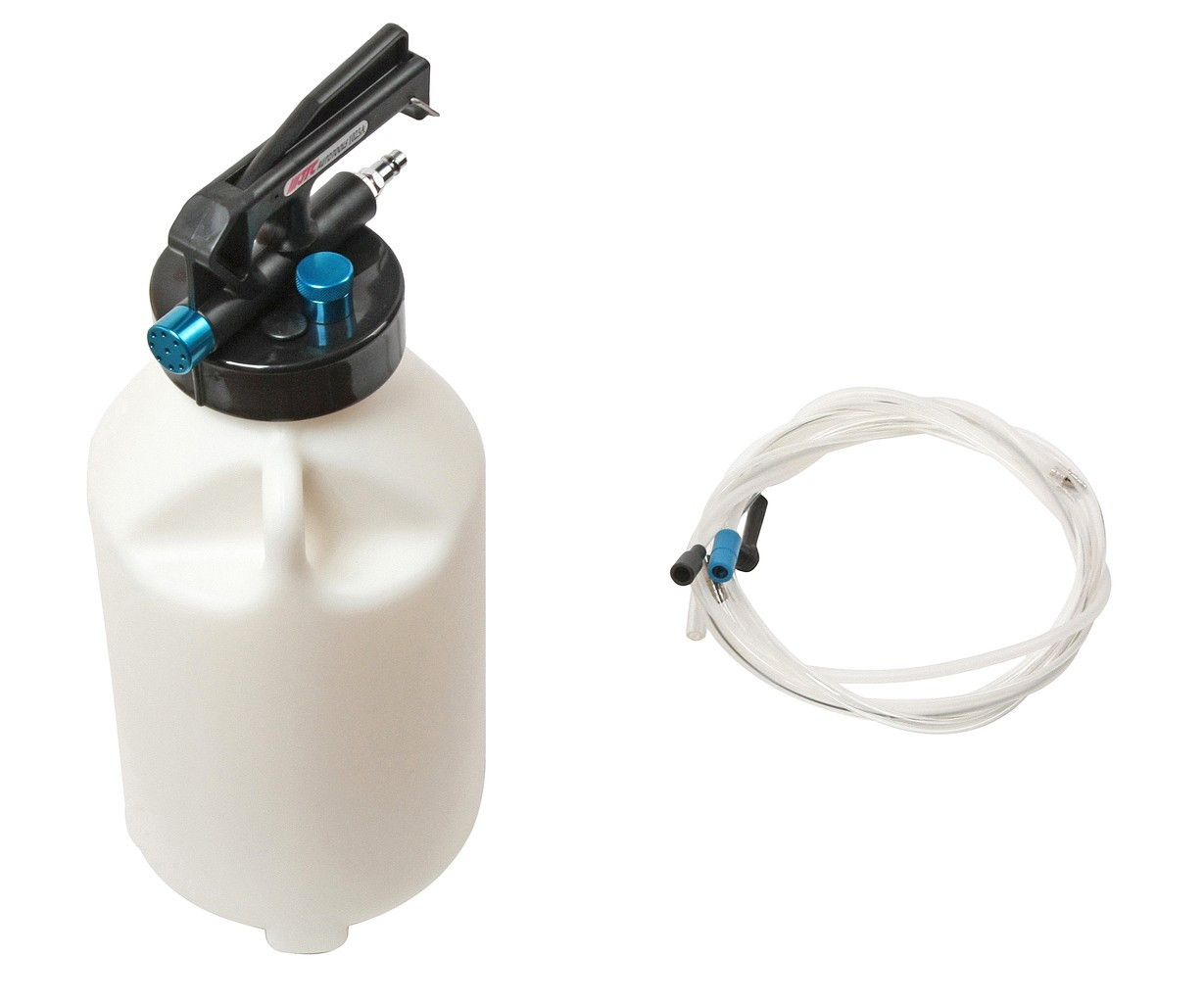

Приспособление для откачки технических жидкостей пневматическое JTC 1023A

8,5 л · пневматичний привід

Пневматичне відкачування оливи та технічних рідин

Пневматичний екстрактор JTC 1023A збирає технічні рідини у резервуар об’ємом 8,5 л. Для створення розрідження пристрій підключають до пневмолінії. Шланги різного діаметра дозволяють підібрати доступ до точки відкачування, зокрема у глибоких або обмежених порожнинах.

Технічні характеристики

Комплектація

• Пневматичний екстрактор JTC 1023A — 1 шт.
• Шланг A — 9 × 1110 мм.
• Шланг B — 10 × 1500 мм.
• Шланг C — 6,5 × 1020 мм.
• Шланг D — 4,5 × 1200 мм.
• Дріт для очищення шлангів.

Підбір і сумісність

Модель працює від стисненого повітря й підходить для поста з пневмолінією. Резервуар місткістю 8,5 л потрібно зіставити з об’ємом рідини, який планується зібрати за один цикл. Швидкість відкачування залежить від в’язкості, температури та обраного шланга.

Заявлені рідини — моторна й трансмісійна олива, гальмівна рідина та вода. Максимальна температура становить 60 °C. Належність рідини до технічних сама по собі не підтверджує її сумісності з резервуаром, шлангами й ущільненнями.

Шланг обирають за діаметром доступного каналу та потрібною глибиною. Відкачування через трубку щупа можливе лише тоді, коли це допускає конструкція й процедура обслуговування конкретного двигуна.

Підготовка та застосування

1. Встановіть екстрактор вертикально на стійку поверхню. Перевірте стан резервуара, шлангів та з’єднань. Робочий тиск пневмолінії задайте за інструкцією JTC 1023A; не переносіть налаштування з іншої моделі екстрактора.
2. Введіть відповідний шланг у підготовлену точку відкачування без різких перегинів. Під час роботи стежте за надходженням рідини та наповненням ємності. Якщо потік припинився, перевірте положення шланга й герметичність підключення.
3. Перед роз’єднанням шлангів і спорожненням відключіть подачу повітря та зніміть залишкове розрідження або тиск способом, передбаченим інструкцією. Використовуйте окрему відповідну тару для зібраної рідини.

Догляд і зберігання

• Після використання спорожніть ємність і очистьте шланги способом, сумісним із матеріалами пристрою та зібраною рідиною. Не застосовуйте розчинник без перевірки його придатності для резервуара й ущільнень.
• Зберігайте шланги без заломів, а пристрій — відключеним від пневмолінії. Перед наступною роботою огляньте трубки на тріщини, затвердіння та пошкодження кінців. Зношені шланги й ущільнення замініть до відкачування.
