Пристосування для перевірки пропускної здатності каталізатора JTC 1520

Перевірка обмеження потоку через отвір датчика кисню

Тестер протитиску вихлопної системи JTC 1520, адаптер M12/M18

JTC 1520 вимірює тиск у вихлопній системі через сервісну точку замість датчика кисню. Підвищений протитиск може вказувати на обмеження потоку в каталізаторі або іншій ділянці випуску. Висновок роблять за місцем підключення, режимом двигуна та допустимими значеннями виробника автомобіля.

Технічні характеристики

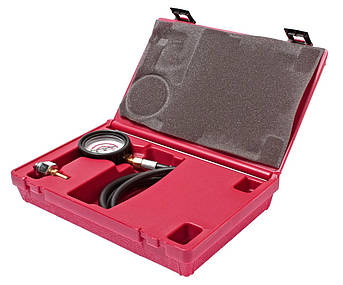

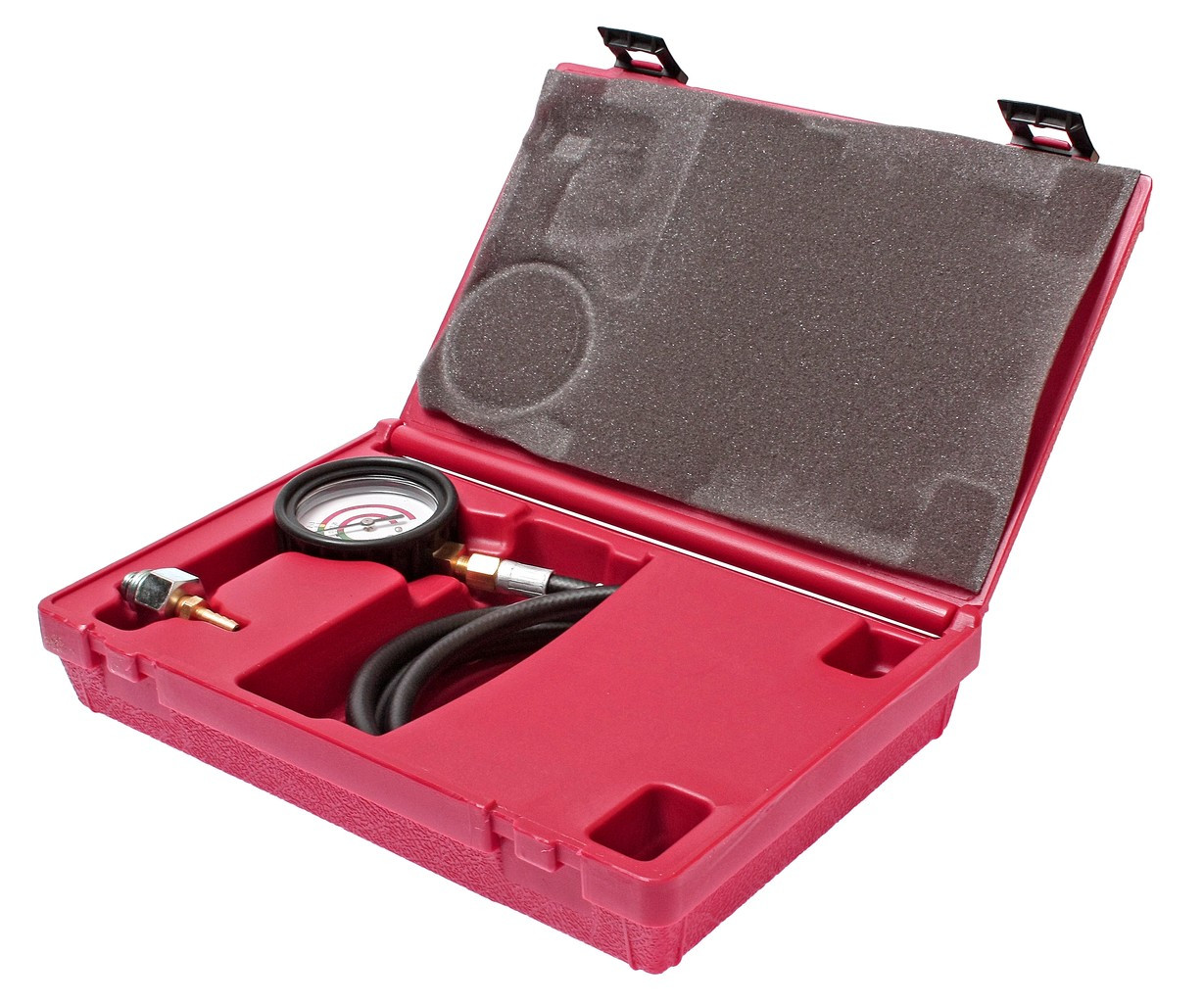

Комплектація

• Манометр зі з’єднувальною лінією.
• Адаптер із типорозмірами M12 та M18.

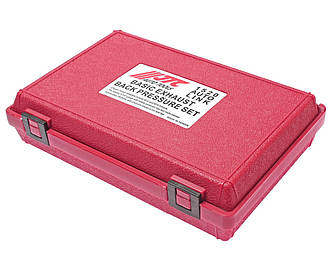

• Кейс.

Підбір і сумісність

Перевірте різьбу й доступ до датчика, а також потрібне місце вимірювання. Один порт вимірює тиск у цій точці; він не вимірює перепад одночасно до і після каталізатора.

На системах із двома каталізаторами або розгалуженням Y-Pipe перевіряють потрібні гілки окремо за процедурою діагностики. Одна перевірена гілка не характеризує автоматично другу.

Підготовка та застосування

1. На охолодженій системі підготуйте місце підключення, установіть відповідний адаптер і перевірте герметичність.
2. Прокладіть лінію подалі від рухомих і гарячих деталей, забезпечте відведення вихлопних газів. Знімайте показання на режимах, указаних у документації автомобіля.
3. Після тесту зупиніть двигун, дайте системі охолонути та відновіть установлення датчика. Зіставте показання з нормативом, не змінюючи одиниці без перерахунку.

Догляд і зберігання

• Після охолодження очистьте адаптер, перевірте різьбу та стан з’єднувальної лінії.
• Зберігайте манометр у кейсі без навантаження на скло й штуцер. Пошкоджену або негерметичну лінію замініть.

Відповіді на запитання

Це тестер ефективності нейтралізації газів?
Ні, він перевіряє протитиск і допомагає шукати обмеження потоку. Хімічну ефективність каталізатора оцінюють іншими методами.

Для чого дві шкали?
Bar і psi — різні одиниці одного тиску. Їх не слід трактувати як окремі шкали для різних обертів двигуна.

Яке значення означає несправний каталізатор?
Універсального порога для всіх автомобілів немає. Потрібні норматив, точка підключення та режим перевірки саме цього двигуна.
