Комплект автомобільних клем неізольованих + обтиск JTC 2028 551шт.

Клеми відкритого типу · кільцеві наконечники · обтискач JTC 3025

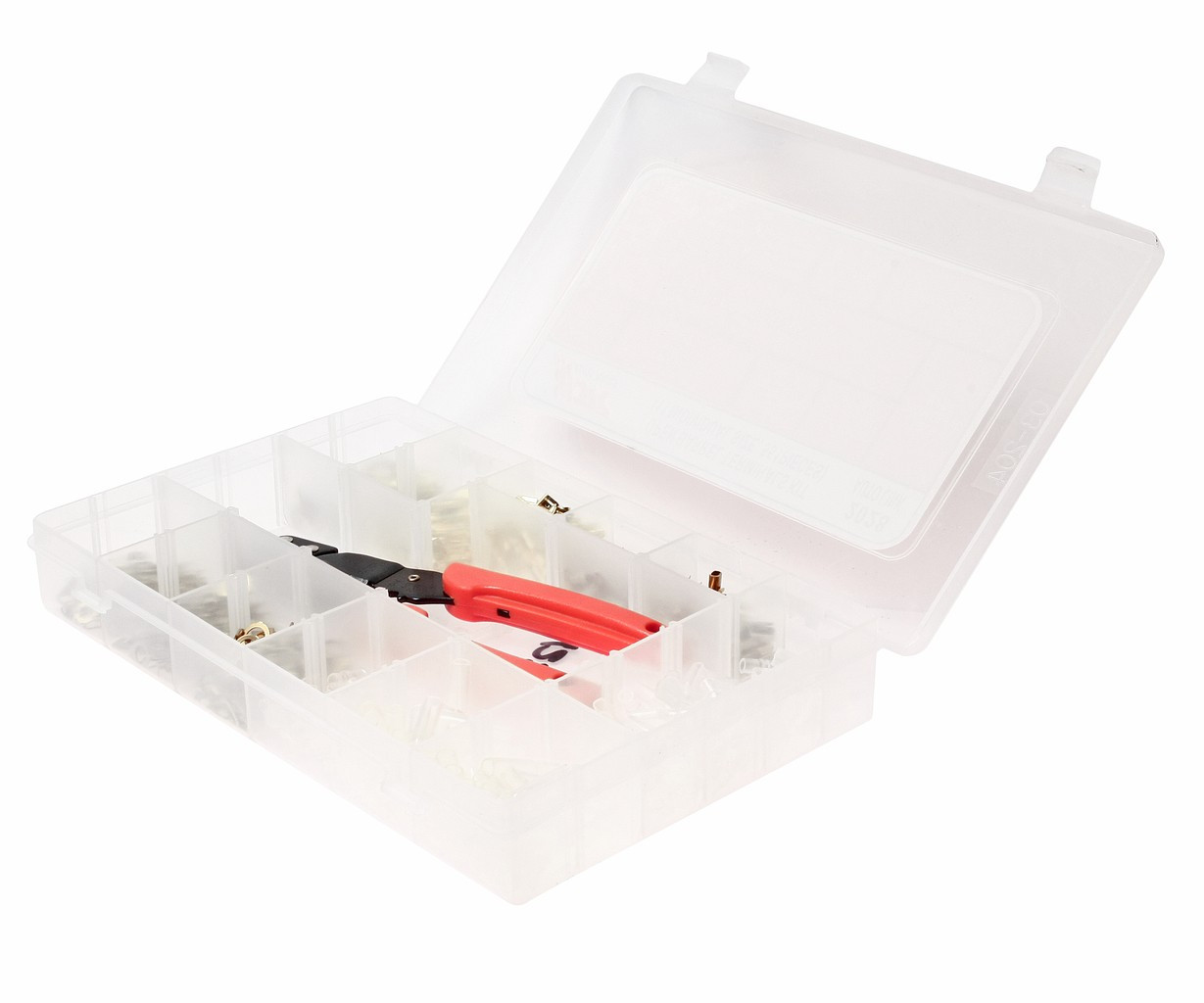

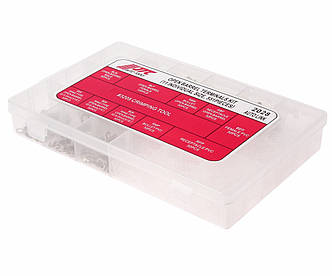

Набір автомобільних клем з обтискачем JTC 2028, 551 предмет

JTC 2028 містить асортимент контактних елементів для підбору під час ремонту автомобільної проводки та ручний обтискач JTC 3025. Загальні 551 предмет складаються з 550 дрібних елементів і одного інструмента. Для надійного з’єднання потрібно узгодити форму контакту, переріз проводу та профіль обтискання.

Технічні характеристики

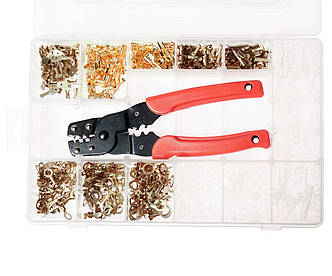

Комплектація

• Плоскі контакти відкритого типу: штекер — 50 шт.; гніздо — 100 шт.
• Кільцеві наконечники з отворами 5,0; 6,3 і 8,0 мм — по 50 шт.
• Круглі штекери Bullet Open Barrel і відповідні гнізда Receptacle Open Barrel — по 50 шт.
• Елементи PVC для Female, Receptacle та Bullet — по 50 шт. кожного типу.
• Ручний обтискач JTC 3025 — 1 шт.

Підбір і сумісність

Розміри 5,0; 6,3 і 8,0 мм стосуються отворів кільцевих наконечників, а не перерізу проводу. Допустимий струм і переріз для конкретного контакту потрібно перевіряти окремо; загальний набір не означає універсальності для будь-якої проводки.

Обтискання жили та фіксація ізоляції виконують різні функції. Підберіть належну зону матриці й спосіб ізолювання. З’єднання, розташовані у вологій зоні, потребують передбаченого автомобілем захисту, який сам факт обтискання не забезпечує.

Підготовка та застосування

1. Знеструмте коло за процедурою автомобіля та визначте тип контакту. Підготуйте провід, не надрізаючи його жили.
2. Виберіть контакт і профіль обтискача, що відповідають проводу. Розташуйте жилу та ізоляцію в належних частинах хвостовика.
3. Після обтискання перевірте утримання проводу, електричний контакт та ізоляцію. Зафіксуйте проводку без натягу на з’єднання.

Догляд і зберігання

• Зберігайте контакти сухими й чистими, окремо за типами. Не використовуйте елементи з окисненням або пошкодженим хвостовиком.
• Очищайте матриці обтискача від залишків проводу. Перевіряйте стан робочого профілю та шарніра перед серією обтискань.

Відповіді на запитання

551 — це кількість лише клем?
Ні. Загальне число включає 550 дрібних елементів та один обтискач JTC 3025.

Який обтискач входить до набору?
У комплектації виробника для JTC 2028 зазначено JTC 3025.

Чи є готове з’єднання водонепроникним?
Ні, такий клас захисту не заявлений. Ущільнення й ізоляцію підбирають за умовами встановлення.
