Зворотний молоток для точкової рихтування з гаком JTC 2503

Витягування кузовного металу за приварену шайбу

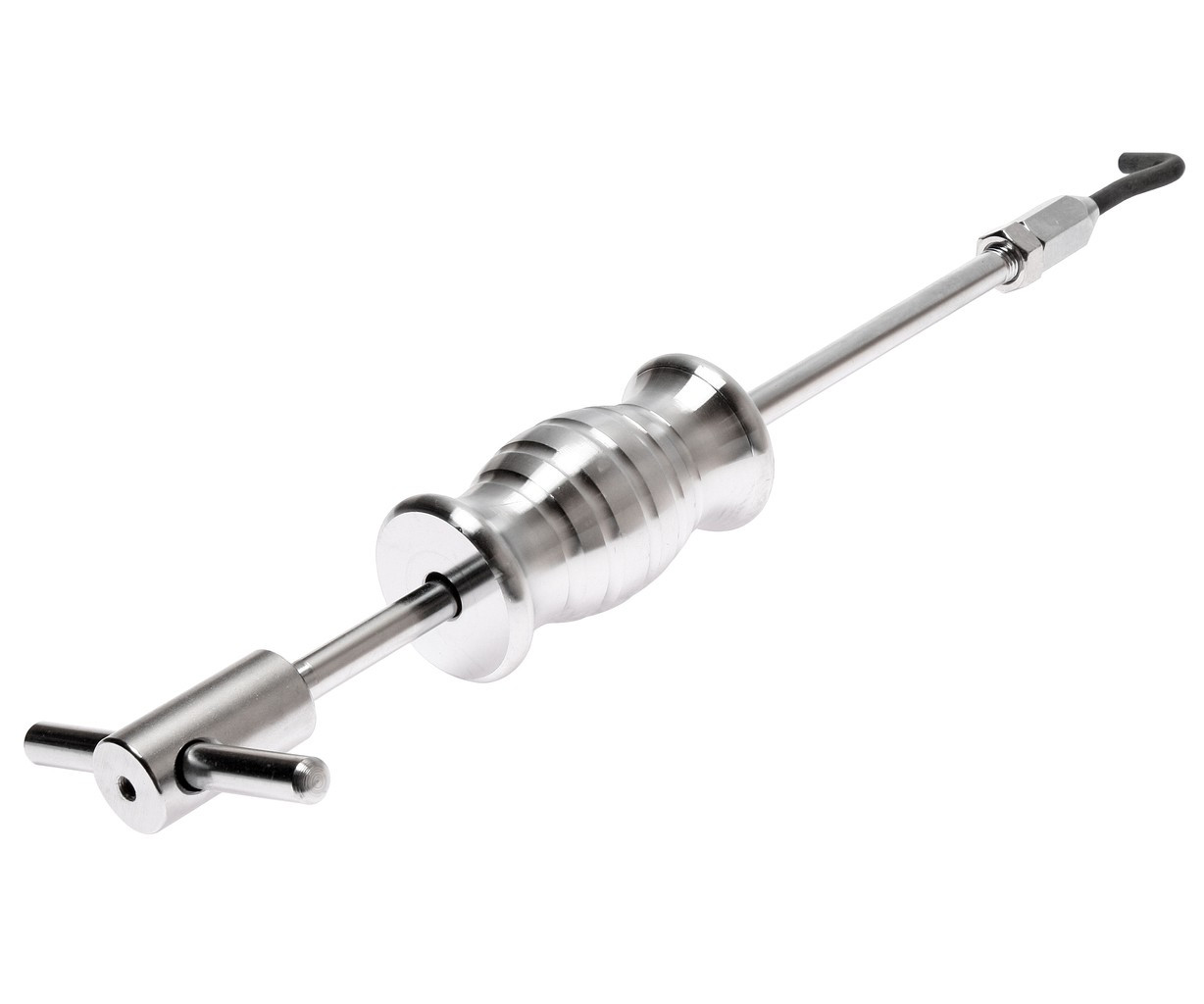

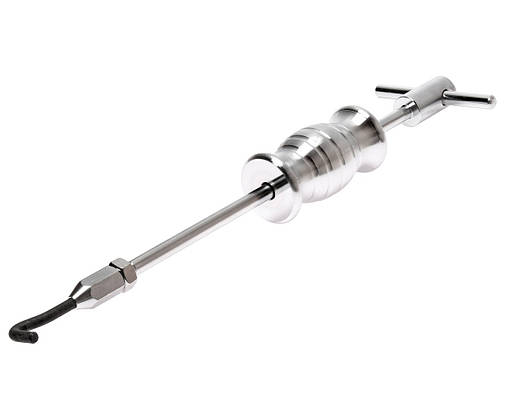

Зворотний молоток із гаком JTC 2503, 435 мм

JTC 2503 застосовують для локального витягування кузовної панелі за попередньо приварену шайбу. Гак з’єднує інструмент із точкою витягування, а переміщення ударного вантажу вздовж напрямної створює тяговий імпульс. Загальна довжина 435 мм важлива для доступу до зони ремонту: перед панеллю потрібне місце для прямолінійного руху інструмента.

Технічні характеристики

Комплектація

• Зворотний молоток JTC 2503 із гаком.
• Шайби для приварювання та зварювальне обладнання добираються окремо.

Підбір і сумісність

Спосіб підходить для панелі та матеріалу, для яких ремонтна технологія допускає приварювання тягових елементів. Вибір точки й напряму витягування визначає характер деформації.

Отвір і міцність шайби мають відповідати гаку та навантаженню. Цей інструмент не приварює шайбу самостійно й не замінює спотер.

Не переносіть масу всього виробу на масу ударного вантажу: окрема маса бойка тут не заявлена. Зусилля підбирають поступово, контролюючи метал.

Підготовка та застосування

1. Підготуйте точку витягування за технологією кузовного ремонту та перевірте якість приварювання шайби. Захистіть суміжні поверхні.
2. Установіть гак у шайбу та спрямуйте вісь молотка вздовж потрібної тяги. Перевірте, чи гак не стоїть краєм на отворі.
3. Працюйте короткими контрольованими імпульсами, перевіряючи форму після кожного етапу. Зупиніться при відриві шайби, ковзанні гака або надмірному витягуванні металу.

Догляд і зберігання

• Після роботи очистьте робочі поверхні та висушіть інструмент.
• Перед наступним використанням перевірте цілісність робочої частини й кріплень. Пошкоджений інструмент замініть.

Відповіді на запитання

Чи входить спотер до комплекту?
Ні. Це механічний зворотний молоток із гаком. Для приварювання тягової шайби потрібне окреме відповідне обладнання.

Чи можна прибрати вм’ятину без пошкодження фарби?
Описаний спосіб передбачає підготовку металу та приварювання шайби. Він не є технологією безфарбового ремонту через клейовий адаптер.

435 мм — це хід ударного вантажу?
Ні. 435 мм — загальна довжина виробу. Окремий робочий хід і маса рухомого вантажу не вказані; їх не слід визначати за зовнішньою довжиною.
