Набір знімачів підшипників двухсепараторный гвинтовий універсальний JTC 1141

Два сепаратори, силова рамка та різьбове оснащення

Демонтаж підшипника з опорою за його торець

JTC 1141 поєднує два роз’ємні сепаратори та рамку для створення осьового зусилля. Половини сепаратора підводять під доступну торцеву поверхню деталі, після чого з’єднують із Н-подібною балкою різьбовими тягами. Центральний гвинт діє вздовж вала, переміщуючи захоплену деталь відносно нього.

Технічні характеристики

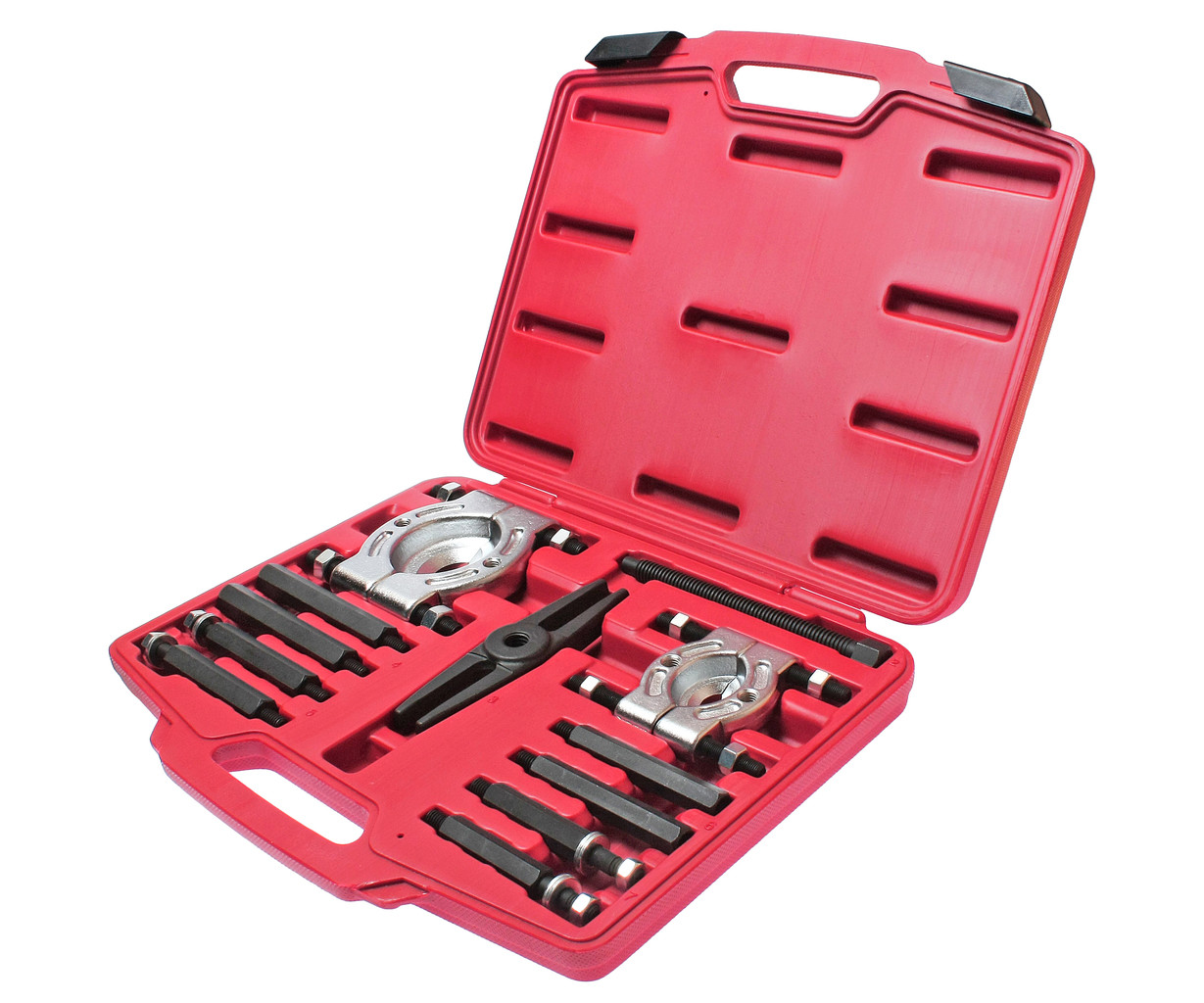

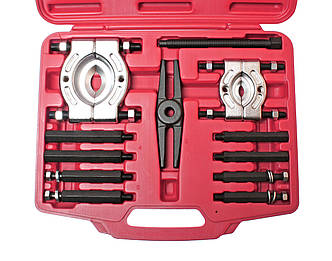

Комплектація

• Два сепаратори JTC 9000 та JTC 9005 у діапазонах 30–50 і 50–75 мм.
• Н-подібна силова балка, центральний гвинт, різьбові тяги та подовжувальні елементи.

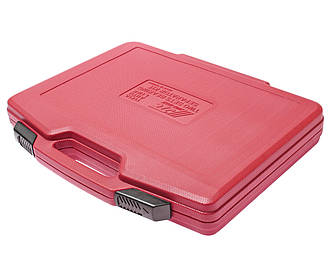

• Кейс з окремими місцями для деталей набору.

Підбір і сумісність

Порівняйте діаметр у зоні встановлення сепаратора з його робочим діапазоном. Додатково перевірте зазор за деталлю, площу торцевої опори та місце для рамки вздовж вала.

Потрібен доступ до міцного торця знімної деталі. Захват за ущільнення, сепаратор кульок або крихку крайку не забезпечує правильного передавання навантаження.

Підготовка та застосування

1. Зніміть необхідні стопори та підготуйте посадку за ремонтною процедурою. Підведіть половини відповідного сепаратора й рівномірно стягніть їх.
2. Установіть тяги однакової робочої довжини та Н-подібну балку. Вирівняйте силовий гвинт по осі вала й перевірте достатнє загвинчування з’єднань.
3. Навантажуйте ручним приводом поступово, контролюючи перекіс. Якщо деталь не рухається, перевірте стопори й посадку до подальшого збільшення зусилля.

Догляд і зберігання

• Після роботи очистьте опорні крайки та різьбу. Обслуговуйте силовий гвинт за інструкцією інструмента.
• Зберігайте комплект у кейсі. Не змішуйте тяги з випадковим кріпленням невідомого класу міцності.

Відповіді на запитання

У комплекті лише дві деталі?
«2» позначає два сепаратори різного розміру. Набір також містить силову балку, гвинт, різьбове оснащення та кейс; склад показано на фотографіях.

75 мм — це максимальний зовнішній діаметр підшипника?
Це верхня межа робочого захвату сепаратора. Зовнішній діаметр усієї деталі може відрізнятися; важливі розмір саме в зоні захвату та доступ до торця.

Чи є гідравлічний привод?
У JTC 1141 зусилля створює механічний гвинт. Гідроциліндр не входить до заявленої комплектації; тоннаж і сумісність із довільним гідроприводом не підтверджені.
