Комбіноване пристосування для відкачки техжидкостей JTC 1050 (ручне/пневматична)

10 л · ручний / пневматичний

Відкачування рідин із вибором ручного або пневмоприводу

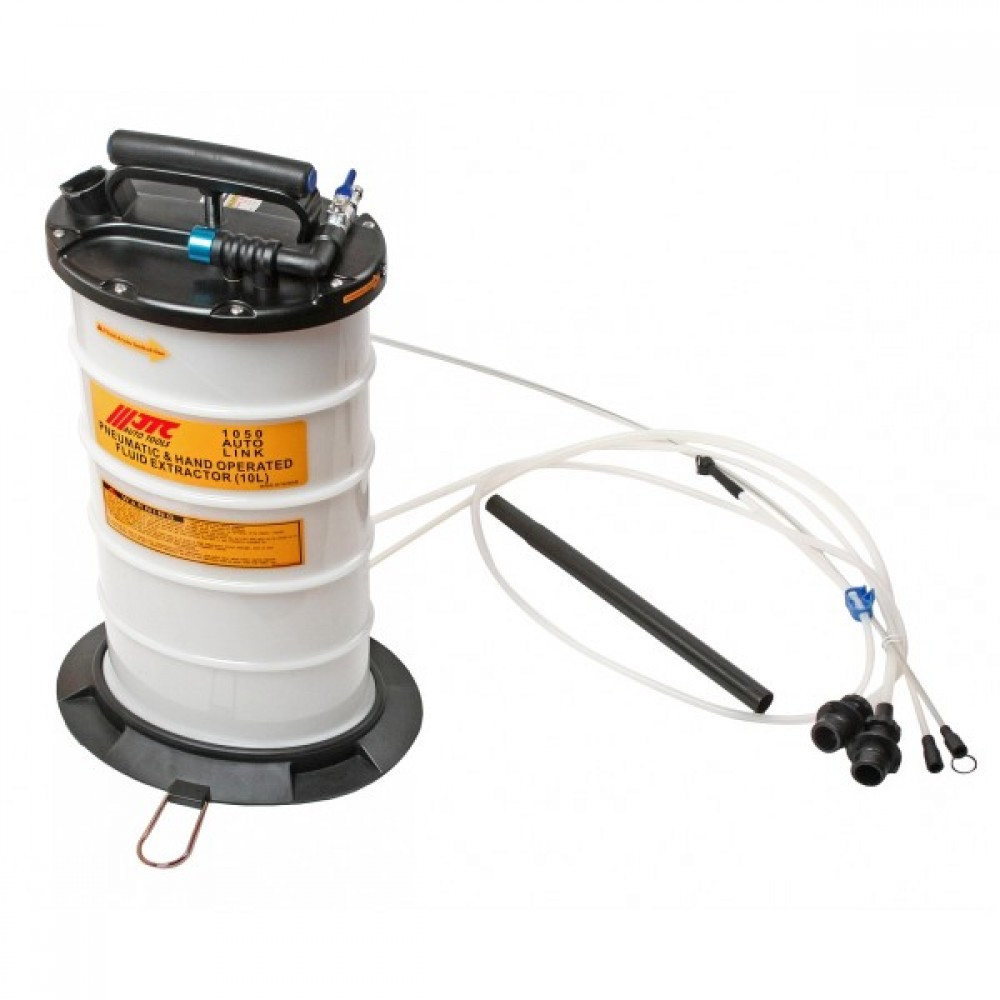

Комбінований екстрактор JTC 1050 дозволяє відкачувати технічні рідини вручну або за допомогою пневмоприводу. Резервуар на 10 л збирає рідину, а комплект тонких шлангів допомагає дістатися до потрібної порожнини. Ручний режим дає змогу використовувати пристрій і там, де немає підключення до компресора.

Технічні характеристики

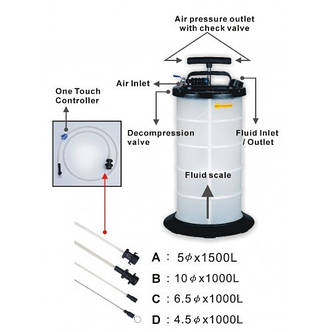

Комплектація

• Комбінований екстрактор JTC 1050 — 1 шт.
• Шланг A — Ø5 × 1500 мм.
• Шланг B — Ø10 × 1000 мм.
• Шланг C — Ø6,5 × 1000 мм.
• Шланг D — Ø4,5 × 1000 мм.
• Трубка для зберігання шлангів.
• Дріт для очищення шлангів.

Підбір і сумісність

Ручний режим дає змогу працювати без підключення до пневмолінії, а пневматичний — використовувати стиснене повітря на обладнаному посту. Режим обирають за умовами роботи; резервуар в обох випадках має місткість 10 л.

Заявлені рідини — моторна й трансмісійна олива, гальмівна рідина та вода. Температурний діапазон становить 1–95 °C. Допустима температура пристрою не скасовує необхідності захисту від контакту з гарячою рідиною.

Підбирайте шланг за доступом, діаметром каналу та потрібною глибиною. Спосіб відкачування має відповідати конструкції агрегату. Місткість резервуара зіставляйте з об’ємом рідини, який буде зібрано за цикл.

Підготовка та застосування

1. Встановіть екстрактор вертикально та перевірте шланги, резервуар і з’єднання. Для пневматичної роботи підготуйте подачу повітря за інструкцією JTC 1050. Ручний привід застосовуйте в передбаченому для нього положенні механізмів.
2. Під час відкачування контролюйте рівень і положення шланга. При зупиненні потоку перевірте, чи не затиснута трубка та чи зберігається герметичність. Не залишайте процес без контролю заповнення резервуара.
3. Для скидання розрідження передбачено декомпресійний клапан. Перед розбиранням з’єднань відключіть пневмоподачу, якщо вона використовувалася, і скиньте залишкове розрідження або тиск за інструкцією. Спорожнюйте ємність у сумісну тару.

Догляд і зберігання

• Після роботи очистьте пристрій і шланги від залишків рідини способом, який допускають їхні матеріали. Зберігайте трубки у відведеному місці без заломів, із захистом кінців від забруднення.
• Перевіряйте цілісність резервуара, шлангів, з’єднань і роботу клапанів. Перед тривалим зберіганням відключіть подачу повітря та залиште пристрій без тиску й розрідження. Пошкоджені ущільнення та трубки замінюйте до наступної роботи.
